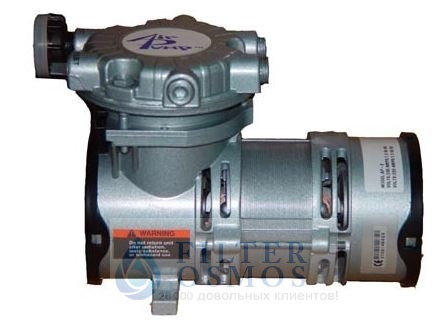

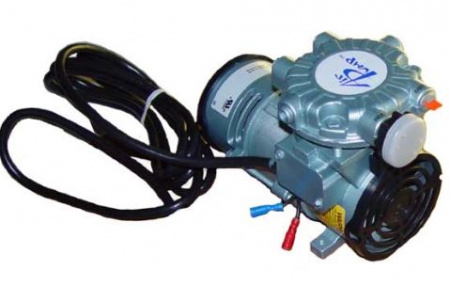

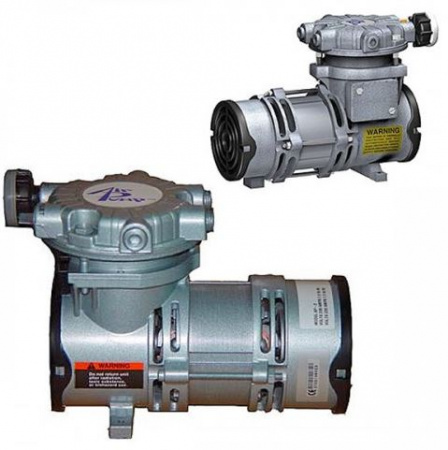

Air Pump АР-2 Компрессор

Air Pump АР-2 Компрессор

Особенности компрессора Air Pump АР-2

• Малошумность (до 50 Дб) и компактные габариты
• Для охлаждения двигателя служат два вентилятора
• Графитовые подшипники компрессора требуют замены после 20 000 - 25 000 часов работы
• Тефлоновую прокладку необходимо менять через каждые 12 000 часов работы
• АР-2 оснащен датчиком потока, осуществляющим включение/выключение компрессора в зависимости от наличия потока воды в трубопроводе (поставляется в зависимости от диаметра водопровода на который он монтируется)
• Во всасывающее отверстие (INLET, 1/4'') вкручен фильтр с войлочными кольцами, задерживающими пыль и другие загрязнения воздуха
• При загрязнении фильтра необходима прочистка или замена войлочных колец
• Камеры всасывания и нагнетания созданы внутренними полостями крышки и разделяются стальной перегородкой с пружинными пластинами-клапанами и фигурной резиновой прокладкой.
• Давление в камере нагнетания и производительность компрессора можно регулировать с помощью латунного байпасного штуцера (опция), который можно установить одно из отверстий камеры нагнетания
• В третье отверстие может быть установлен манометр (опция) для контроля давления в камере нагнетания
• Подача воздуха осуществляется по пластиковому шлангу через обратный клапан, предохраняющий компрессор от попадания воды из магистрали
• Не допускается попадание воды внутрь корпуса и на обмотку электродвигателя.

Вращение вала двигателя передается поршню благодаря эксцентриковому механизму. Далее при опускании поршня возникает разряжение в результате чего захлопывается клапан нагнетания и открывается помпа всасывания, что приводит к притягиванию воздуха из вне в место под поршнем. Когда же поршень поднимается, происходит обратное, клапан всасывания блокирует выход в результате увеличения давления, а помпа камеры нагнетания открывается, пропуская в себя сжатый воздух и направляя далее воздух в линию нагнетания.

При использовании компрессора AIR PUMP AP2 необходимо лишь следить за датчиком потока, который сразу блокирует работу двигателя при отсутствии водного потока в водопроводе.

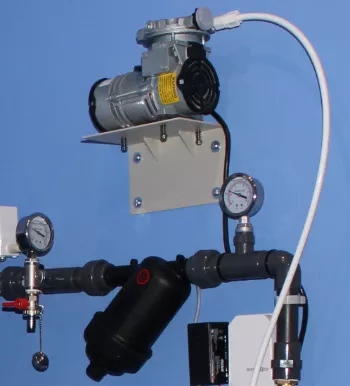

Монтаж компрессора для аэрации производят на кронштейн и закрепляют на стене или соответствующей раме. При этом необходимо использовать только евроразетки с заземлением.

Если компрессор с датчиком заблокировался, то следует выдернуть провода компрессора и соединить их с датчиком.

Для избежание блокировки или поломки оборудования, необходимо тщательно следить за отсутствием попадания воды на обмотку электрического двигателя и внутрь корпуса.

УКАЗАНИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

Компрессор по конструкции соответствует действующим стандартам безопасности.

Компрессор в любое время должен быть доступен для пользования и сервисных работ. Доступ к нему не должен загромождаться или блокироваться.

Требуется повышенное внимание к надежности соединений в напорной линии компрессора.

Необходимо исключить попадание воды внутрь корпуса и на обмотку электродвигателя.

Электродвигатель имеет термозащиту, отключающего его при перегреве. Повторное включение происходит автоматически, когда защита выключается.

ОБСЛУЖИВАНИЕ КОМПРЕССОРА

Для проведения сервисных работ компрессор должен быть обесточен.

При забивании фильтра на всасывающей линии, необходима прочистка или замен фильтрующих колец. Периодичность этой процедуры сильно зависит от загрязненности окружающего воздуха. На ее необходимость может указать снижение его производительности. Для объективной оценки состояния воздушного фильтра следует установить на всасывающей и нагнетательной камерах - манометры.

Тефлоновую прокладку на поршне следует менять каждые 12 000 часов.

Графитовые подшипники следует менять после 20 000 – 25 000 часов эксплуатации.

Компрессор не требует смазки, что значительно облегчает его эксплуатацию.

ПОДКЛЮЧЕНИЕ К СЕТИ И ЗАПУСК

Для начала работы вилку компрессора воткнуть в розетку с соответствующими электротехническими параметрами.

При наличии расхода воды через трубопровод, на котором установлен датчик потока, компрессор включает и начинает подавать сжатый воздух в водопровод.

Дальнейшее включение и выключение компрессора происходит автоматически по сигналу датчика потока.
